绕组变形测试仪：
产品概述：本产品用于电力、铁路、石油等系统检测出大容量变压器承受短路电流冲击后，诊断变压器绕组变形、位移及铁心松动。仪器分为“短路阻抗法”和“频响法”两种。根据以下规定而设计生产的先进设备。国电公司颁发的[2000]589号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试，用以保留原始记录。”15.6条规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试，并与原始记录比较，判断变压器无故障后，方可投运。”国标GB1094-85《变压器承受短路的能力》中明确规定：“对同心式绕组变压器的电抗在短路电流冲击前后的变化不大于2％，”作为判断变压器是否需要进行解体检查的判断依据。要求所有电抗测量达到的复验性应在±0.2％以内(等效用IEC60076-5:2000电力变压器承受短路的能力)，

A．GY901绕组变形测试仪 — 低电压短路阻抗测试仪（电抗法）：
主要特点：

1. 测试方法采用电抗法，有标准可依、判断明确，现场测试自动诊断。
2. 用低电压法在现场测试十分简便，所有电抗测量值的复验性达到±0.2%以内，完全符合国际要求。
3. 测试数据能在现场存储打印，也可与电脑连接将数据存档，自动生成测试报告。

测试项目、技术性能：

1. 阻抗电压：0.2级 ● 短路阻抗：0.2级
2. 短路电抗：0.2级 ● 漏电感：0.2级
3. 负载损耗：0.5级 ● 空载电流：0.2级

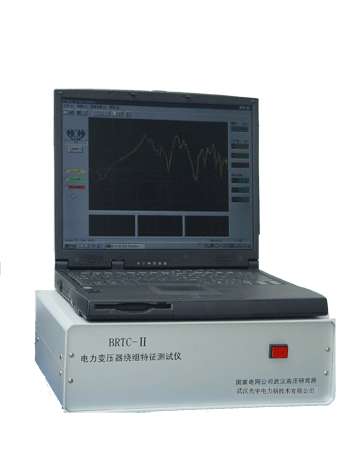

B。 BRTC-II型绕组变形测试仪（频响法）

技术指标：

1. 频点范围：0.5～10KHZ 分辨率：0.02KHZ

10～100KHZ 分辨率：0.2KHZ
100～500KHZ 分辨率：0.8KHZ
500～1000KHZ 分辨率：1KHZ

1. 幅度测量范围：80dB
2. 幅度测量精度：频点偏移 fni≤5‰fni（频域内的平均值）
